Ignacio OliveroAndrés Bianucci
Estudio de Arquitectura
Anteproyecto
Centro Médico
Juana Coslay
Arquitectura pensada para las personas
San Luis · Argentina
Steel Frame
Construcción industrializada y en seco.
Sistema cuyo elemento estructural principal es un entramado de perfiles de acero galvanizado. Opera en seco —sin agua, cemento ni ladrillos—: la estructura se ensambla con tornillos y se completa con un cerramiento multicapa. Reconocido en todo el mundo por su rapidez, su eficiencia térmica y su bajo impacto ambiental frente a la construcción tradicional.
En secoAcero galvanizado
Cerramiento multicapaBajo impacto ambiental

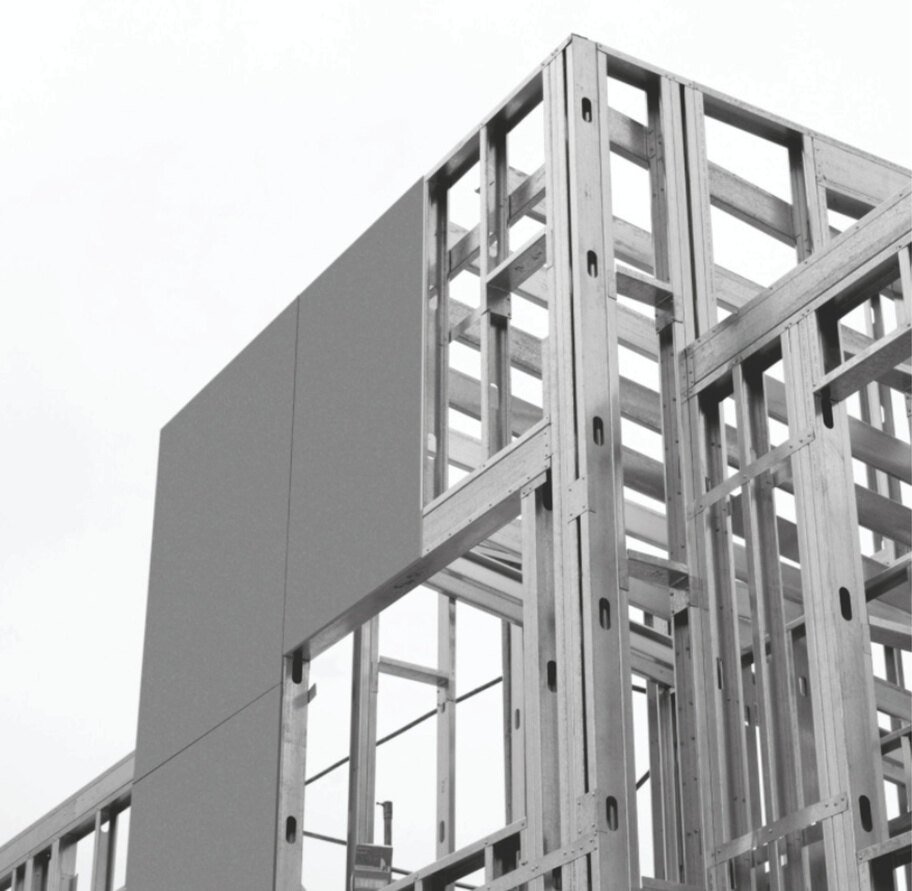

+imagenes/sf-construccion-1.jpg

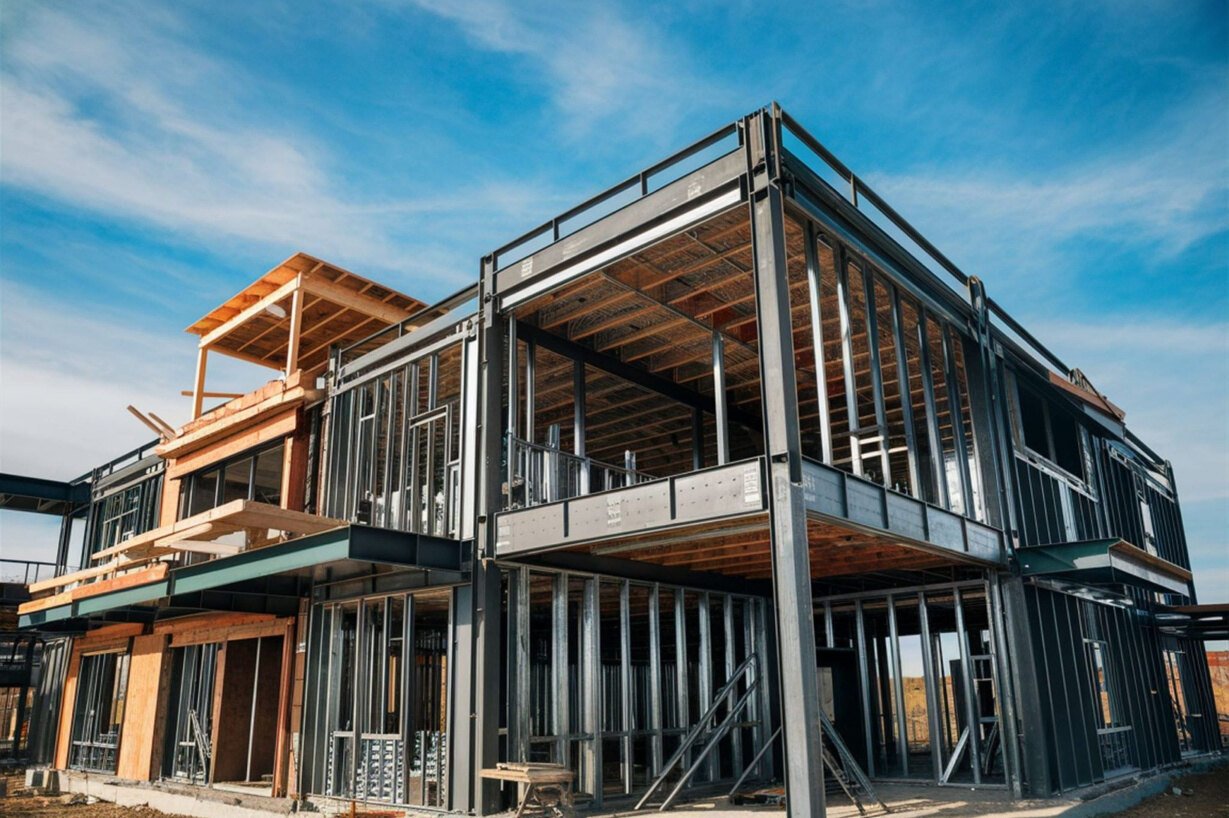

+imagenes/sf-construccion-2.jpg
Steel Frame · Ventajas y desventajas
Ventajas
- +Velocidad de obra: un tercio del tiempo de la construcción tradicional.
- +Eficiencia térmica y acústica por sus capas aislantes.
- +Liviano y sismorresistente: pesa 70% menos que la construcción tradicional.
Desventajas
- −Requiere mano de obra especializada.
- −Limitaciones para cargas pesadas.
- −Exige un proyecto estrictamente calculado y diseñado antes del montaje.
0%
Tiempo de obra
−0%
Peso propio
0
Agua / cemento

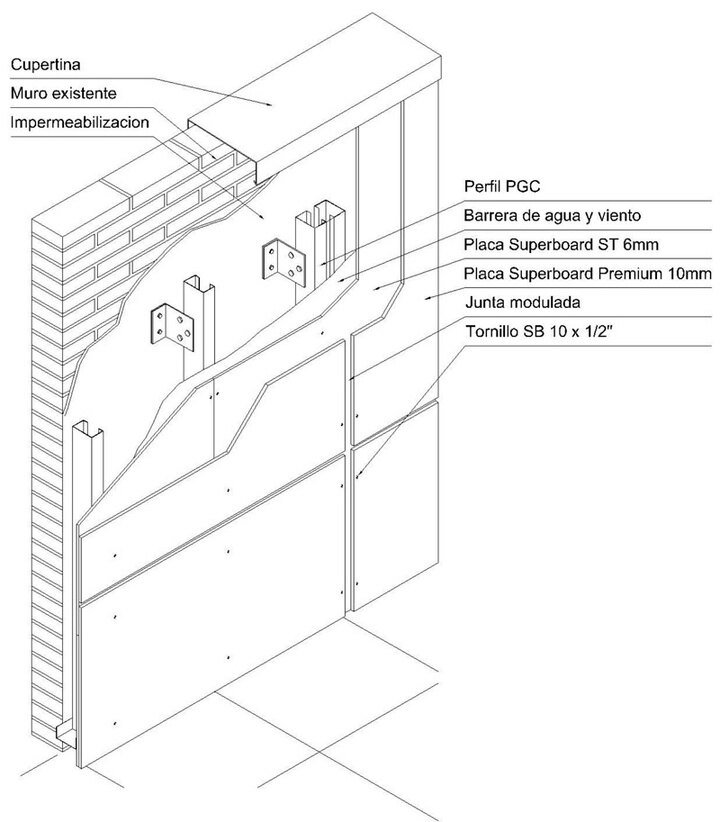

+imagenes/sf-multicapa.jpg
Cerramiento multicapa
Steel Frame · Premisas de diseño

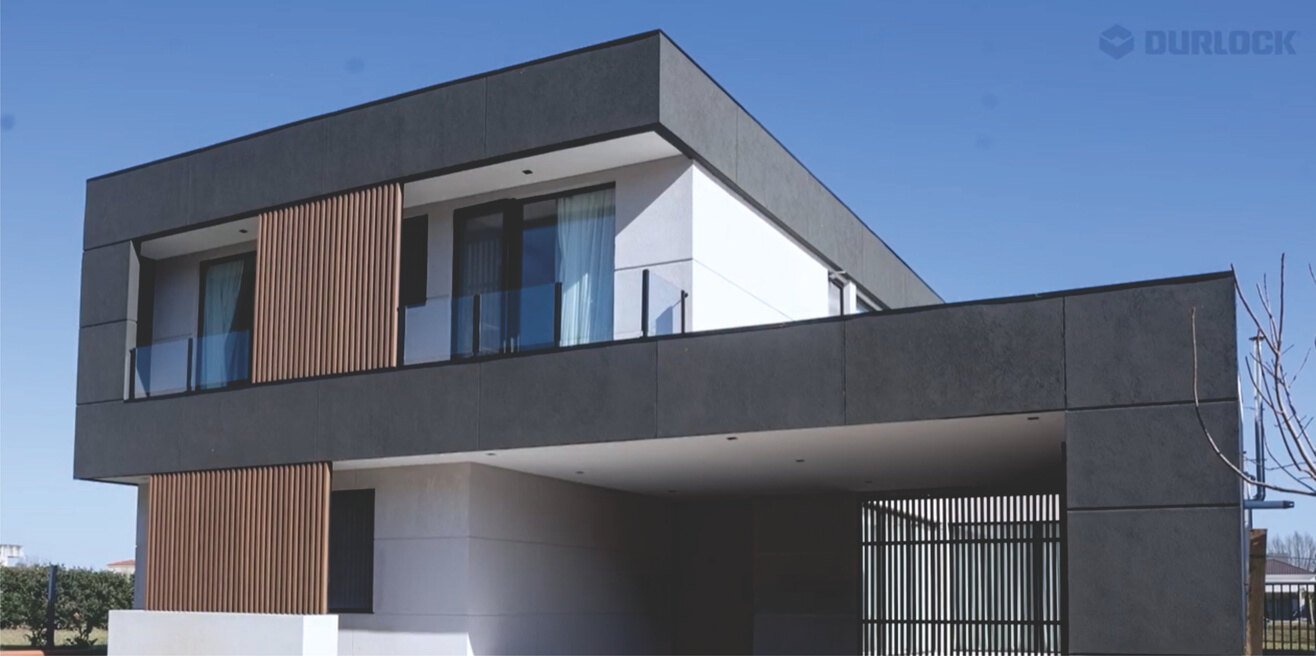

El sistema condiciona la estética y la libertad arquitectónica.
- 01Chapa y zinguería para resolver correctamente ciertos encuentros y evitar la filtración de agua.

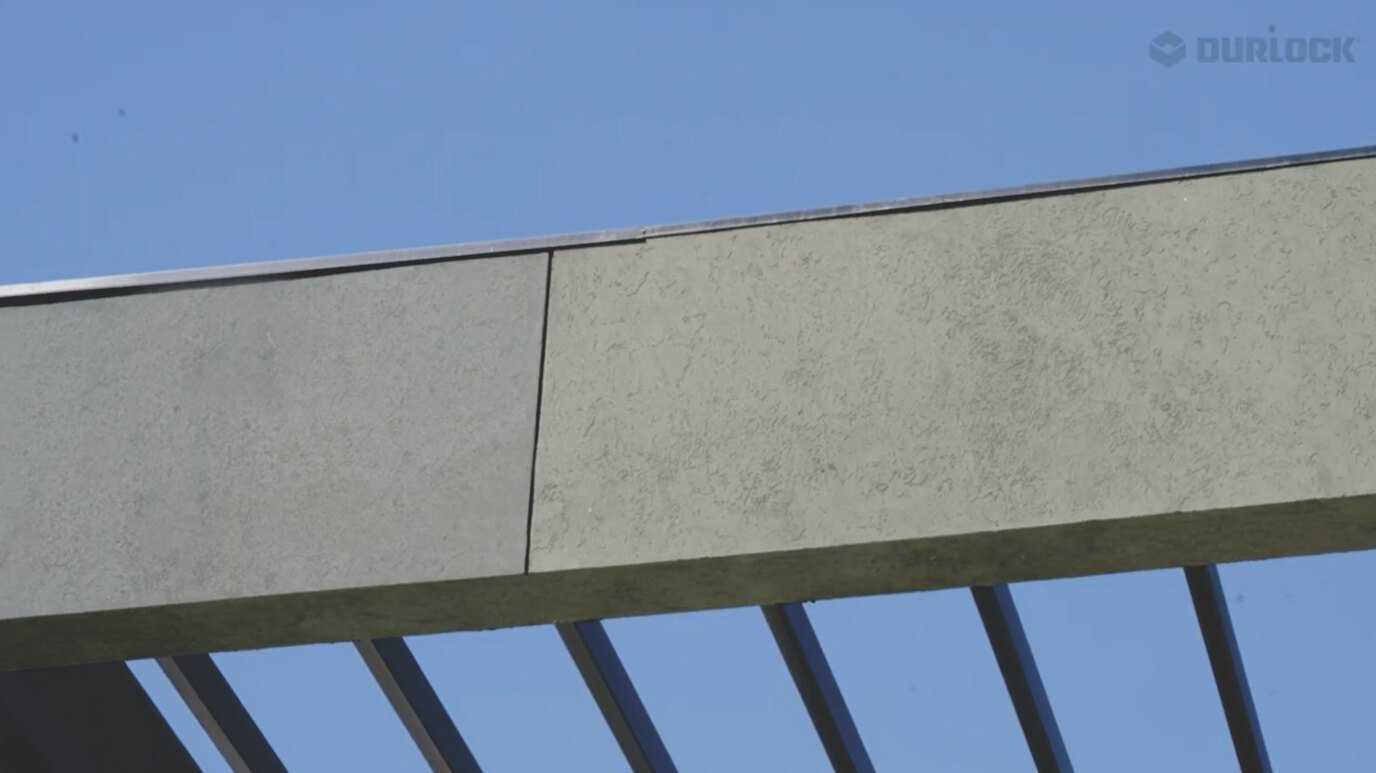

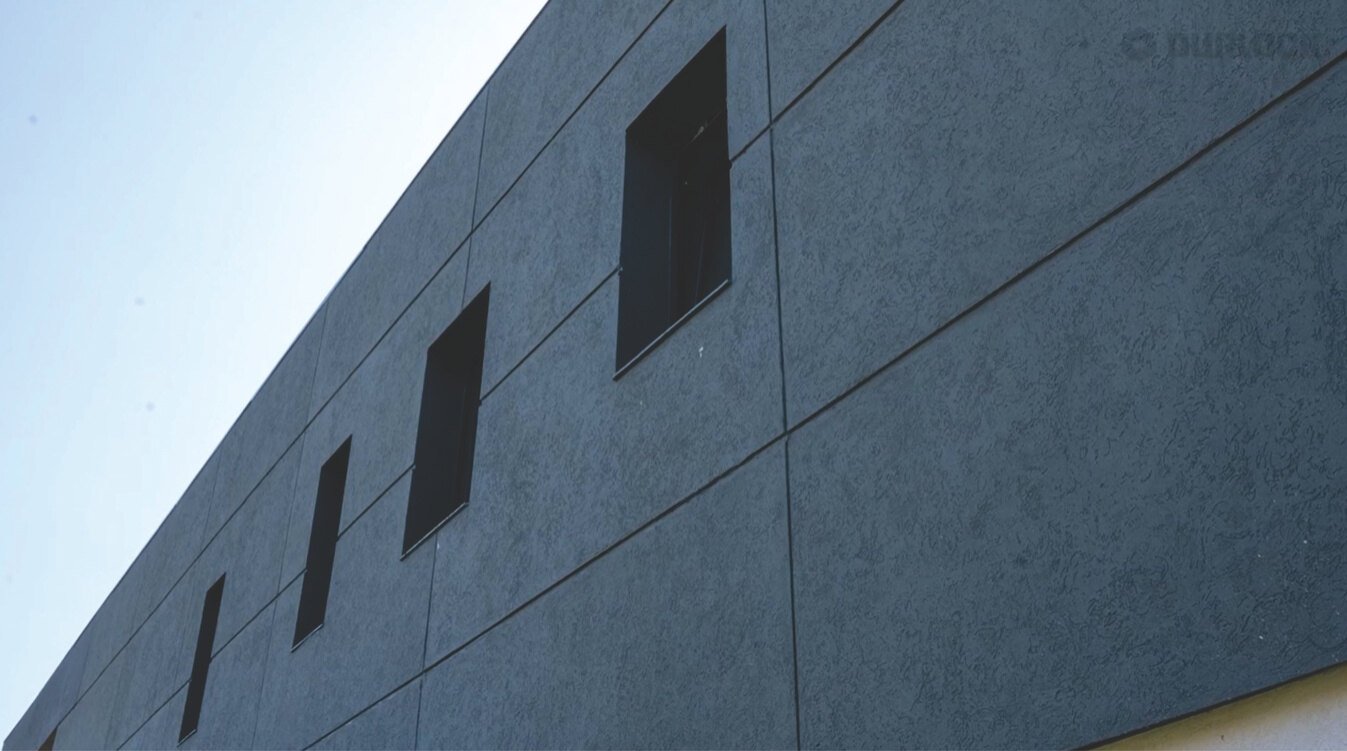

- 02Lectura modulada de fachada para evitar grietas y rajaduras.
- 03Luces y voladizos estructurales muy limitados.
Reestructuración · Diagnóstico
Lo que detectamos.
- 01El balcón de ingreso no se adecúa a la volumetría de una fachada principal de un centro médico.
- 02No hay conexión directa ni definida con los locales comerciales.
- 03No se tomó como premisa la integración con el espacio verde público contiguo.
- 04Dimensiones y proporciones de aberturas muy variadas.
- 05Molduras exteriores sin relación con el sistema constructivo planteado (Steel Frame).

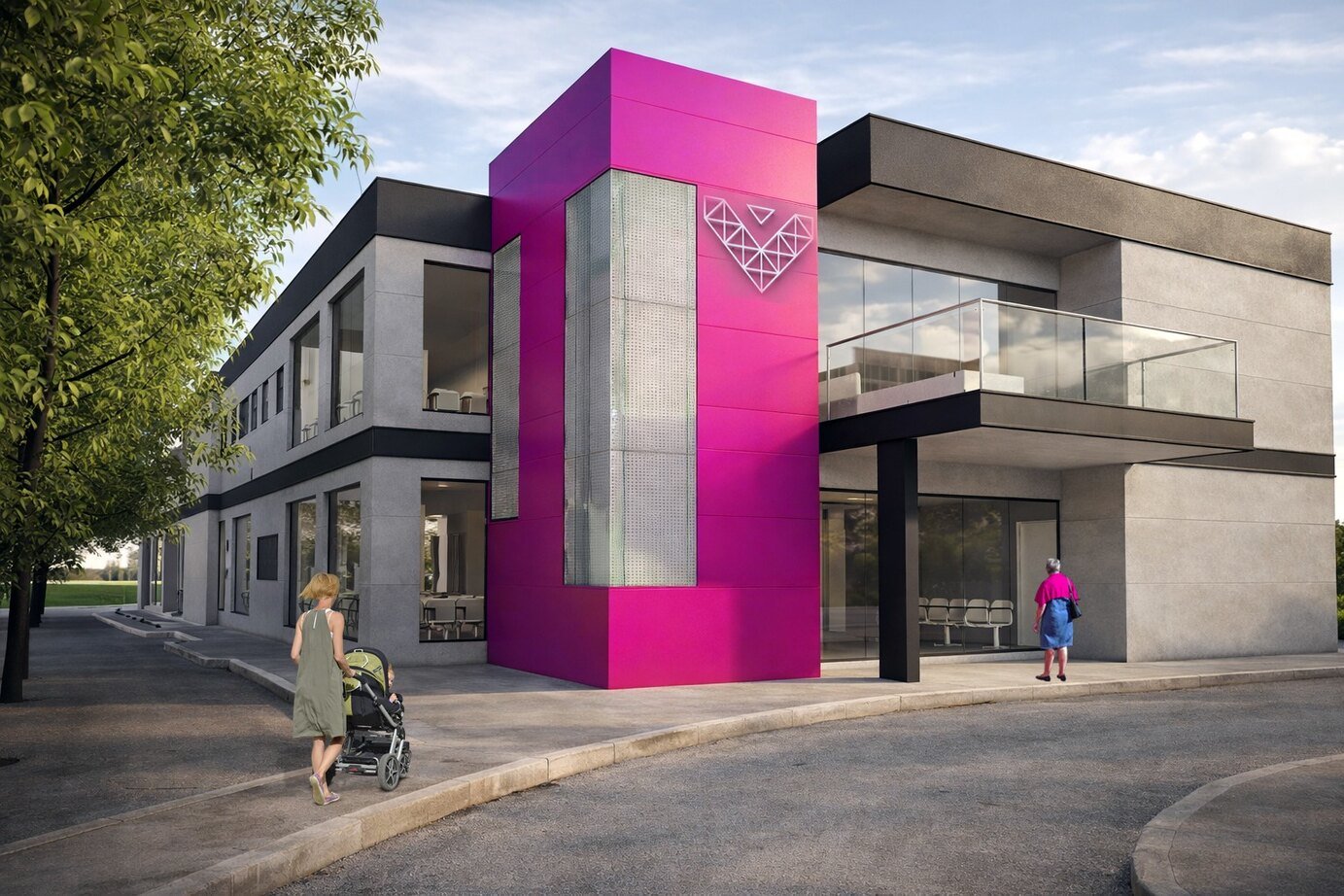

+imagenes/proyecto-original.jpg
Proyecto encomendado · estado original
Reestructuración · Desagües
De canaleta interna a externa.

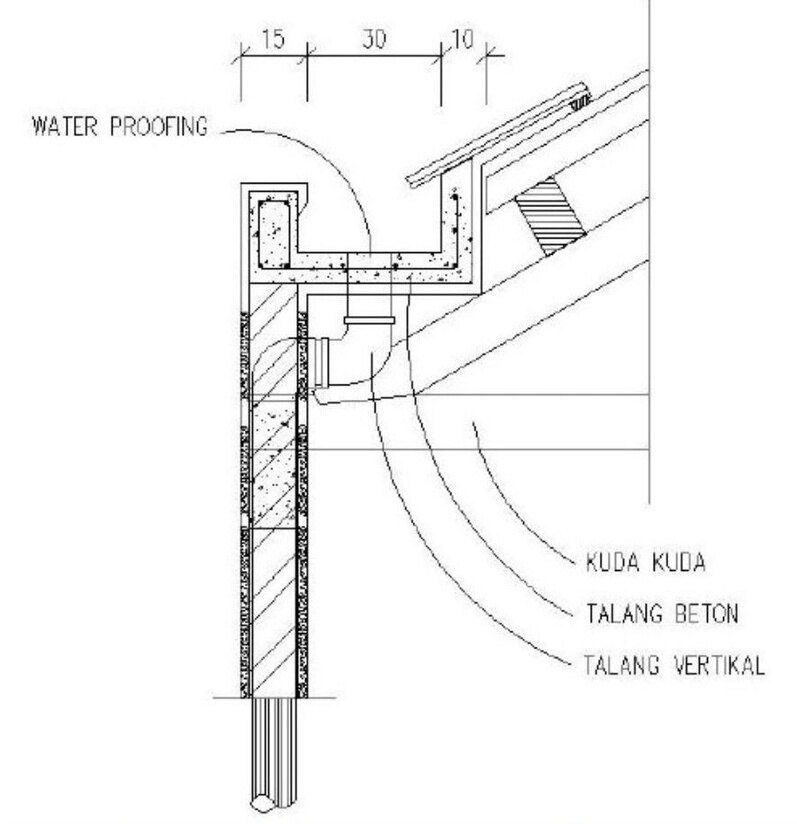

Diseñada · Interna
Riesgo de desborde de la canaleta y goteo por piezas metálicas mal selladas, hacia el interior del edificio.

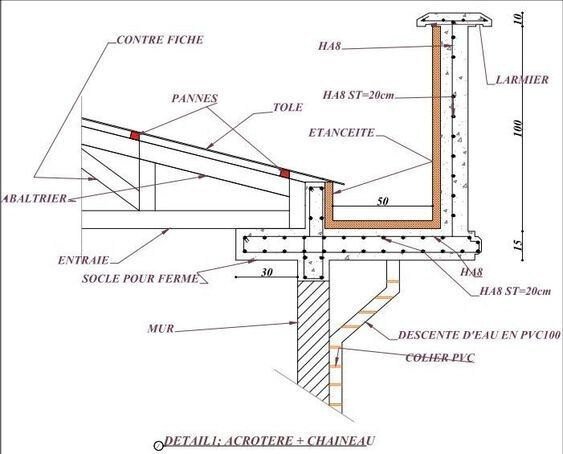

A plantear · Externa
Con antidesborde para evitar el rebalse. Ante una junta mal sellada, el agua cae fuera del edificio.

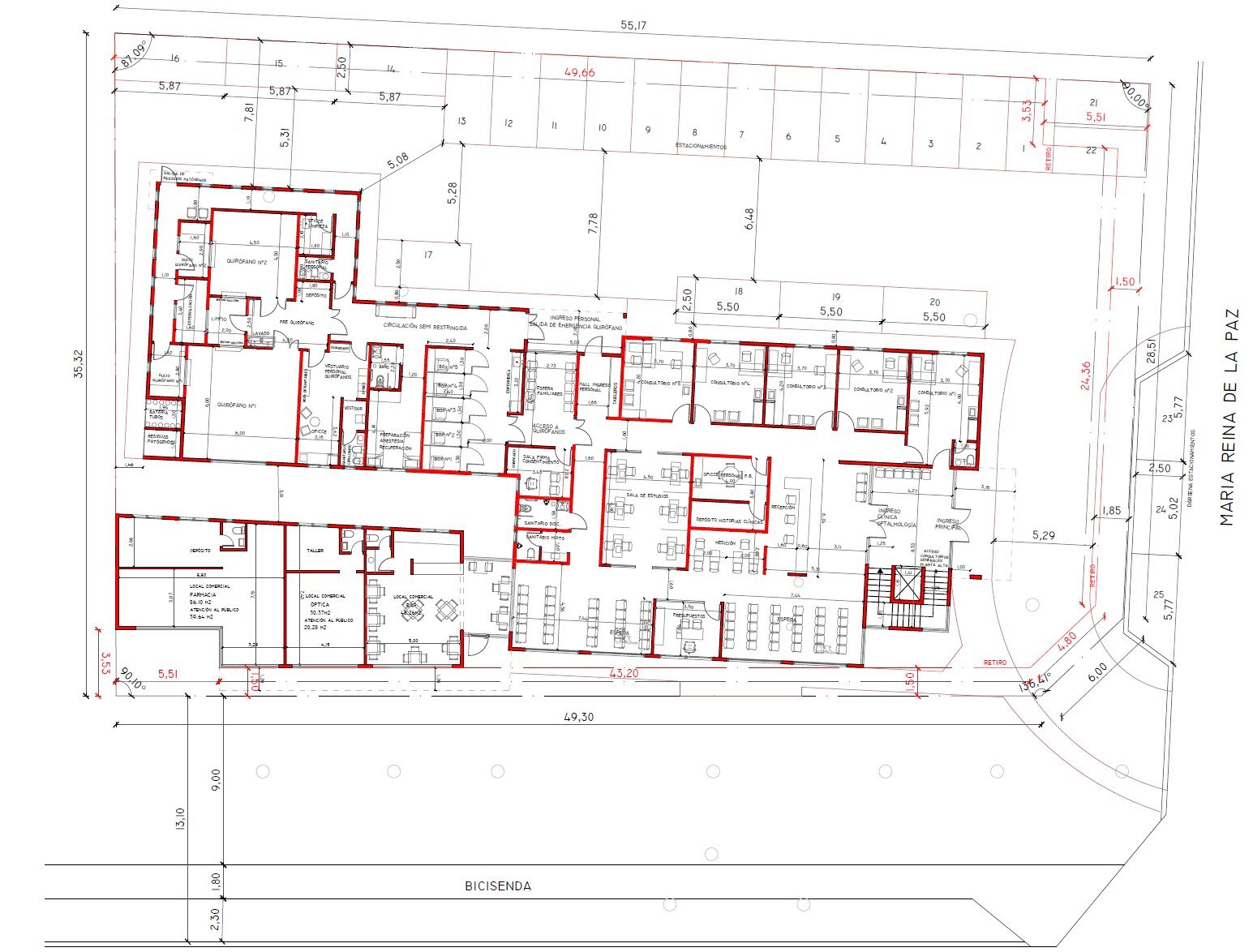

Análisis · Volúmenes
Rotación insuficiente entre volúmenes.
- 01Rotación entre volúmenes insuficiente como premisa de diseño.
- 02Los techos deben tratarse de forma individual: la unión de la chapa sinusoidal con esa inclinación se vuelve inviable.
- 03El patio de luz no fue concebido como parte importante del proyecto; es un resultado residual.

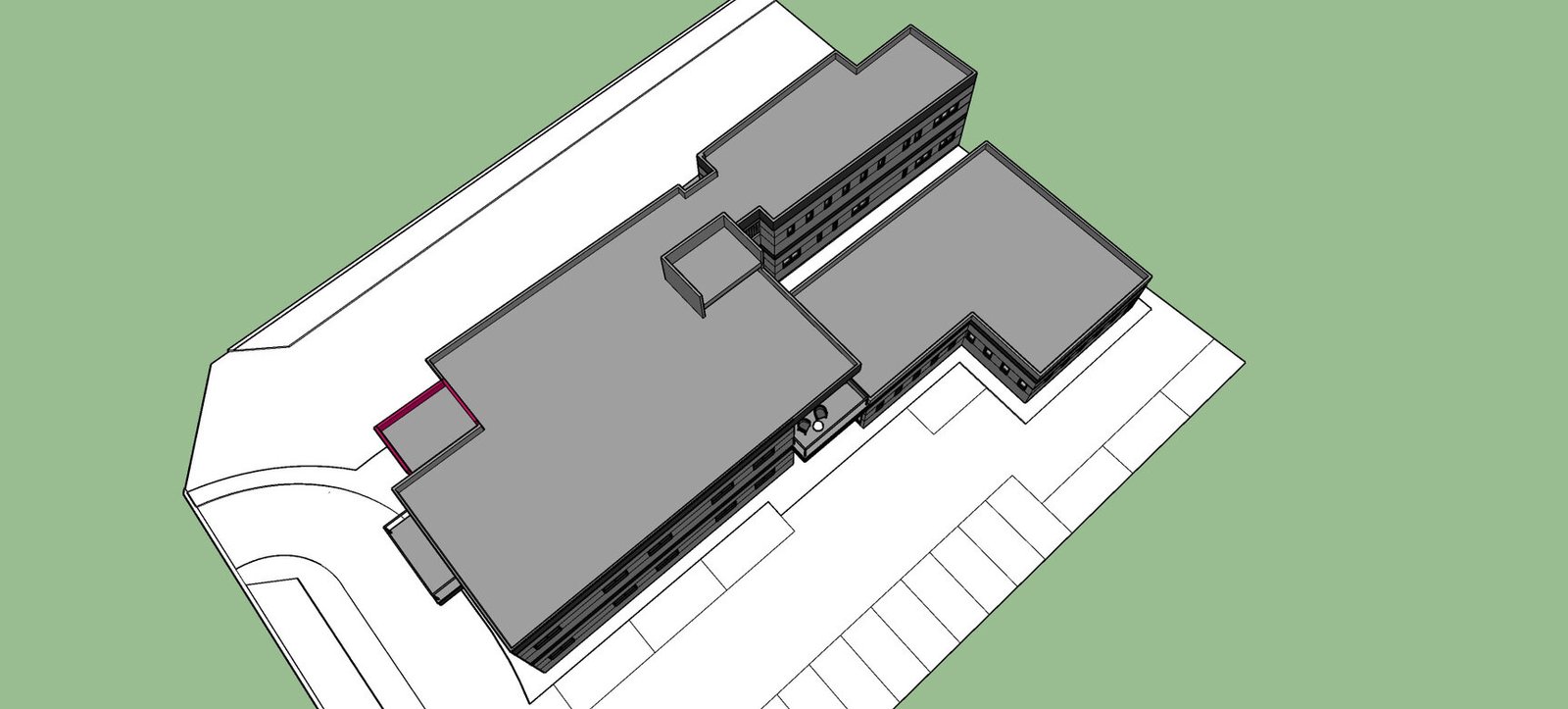

Análisis · Cubierta
La rotación no permite la continuidad del techo.
La rotación interrumpe la continuidad de la chapa sinusoidal.

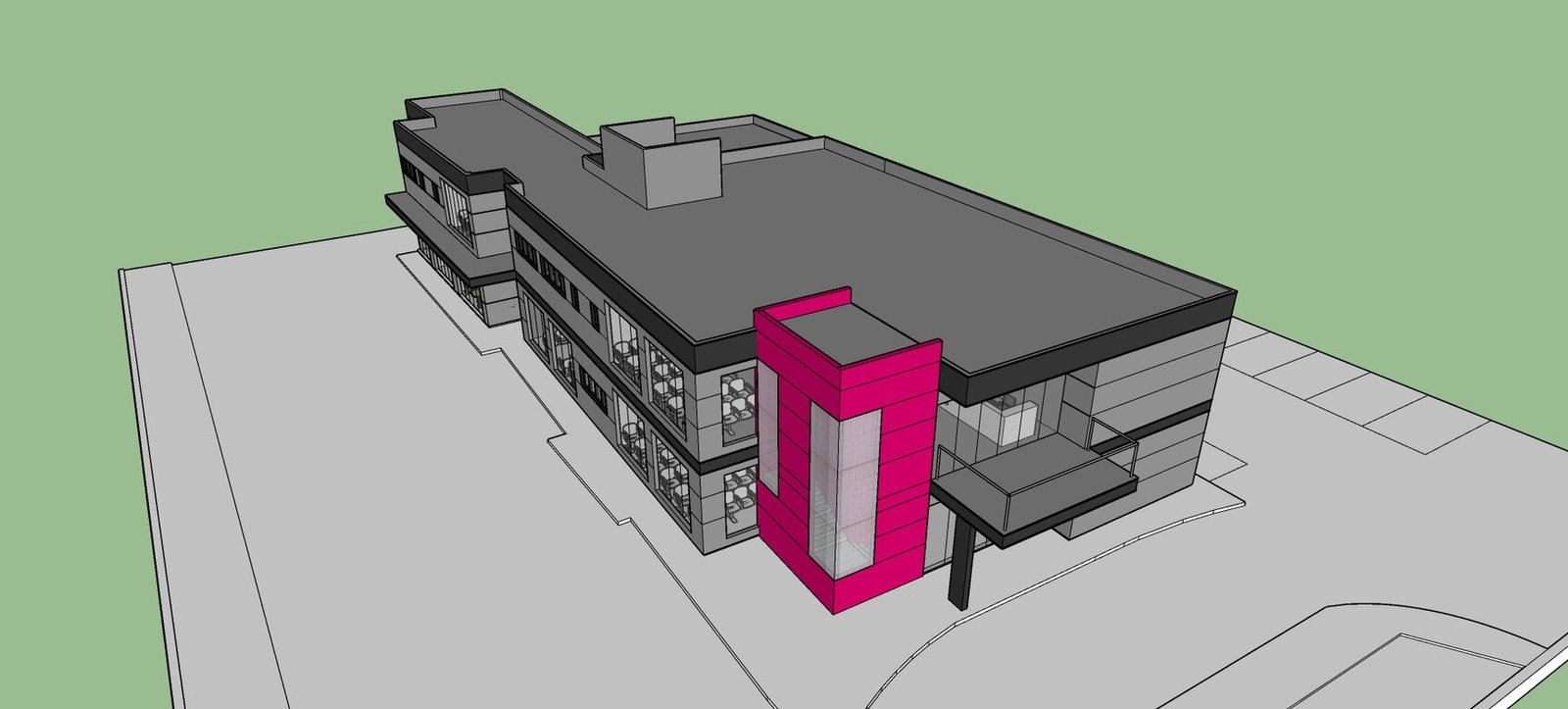

Al ser tan poca, la rotación es casi imperceptible en la fachada.

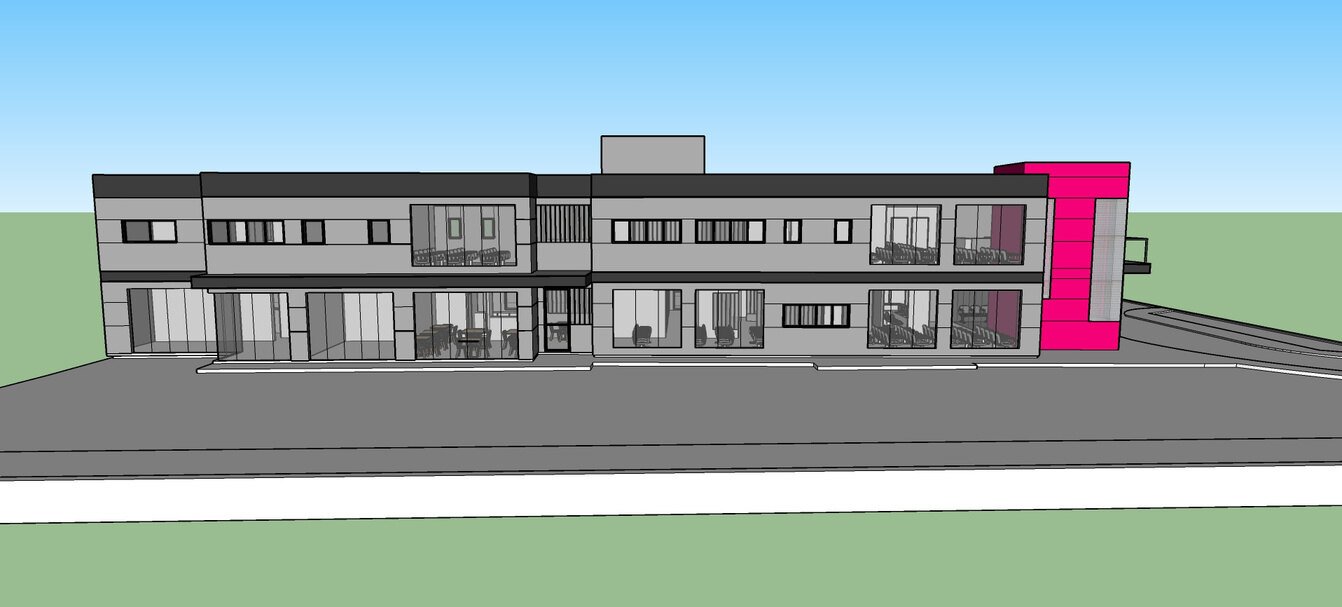

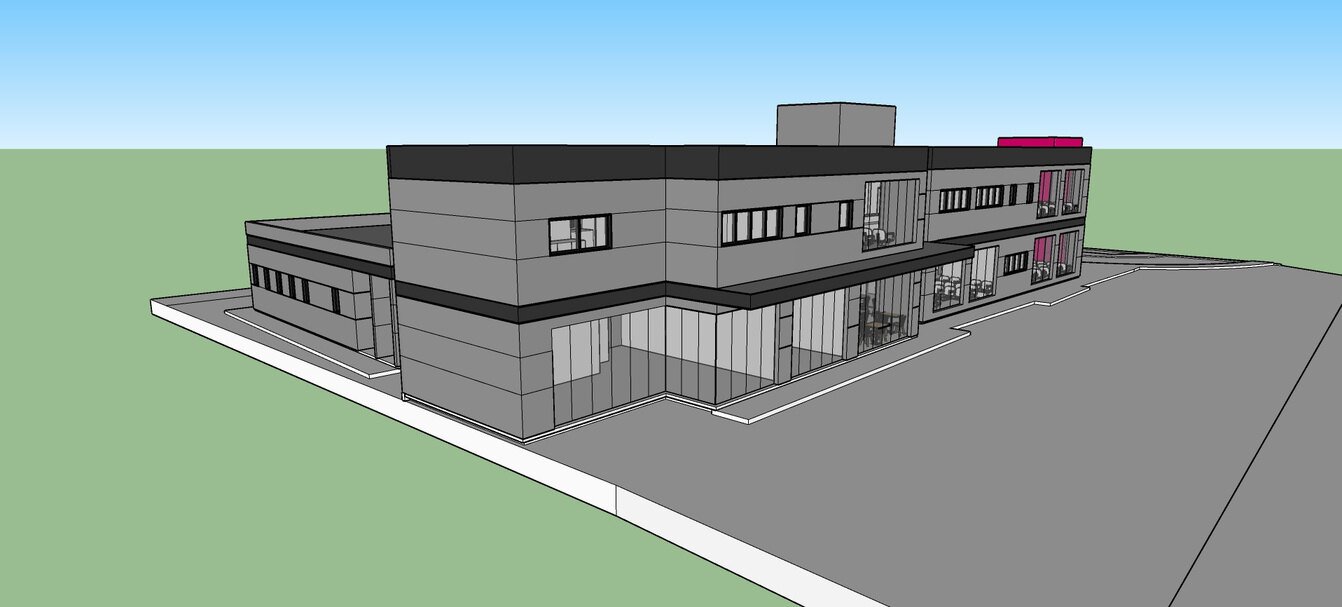

Análisis · Aberturas
Dimensiones y proporciones de aberturas muy variadas.
Sin un criterio de modulación, las aberturas pierden orden y debilitan la lectura del conjunto.
Propuesta · Rediseño de planta
Una planta ortogonal y ordenada.
- 01Planta totalmente ortogonal.
- 02Patio de luz acotado, para dar importancia a otros espacios.
- 03Esquema lineal y ordenado de estacionamiento (misma cantidad de autos).
- 04El espacio verde público integrado como parte del diseño.
- 05Pasillo de medianera del fondo analizado, con límite de seguridad en el estacionamiento.
- 06Nuevo lenguaje arquitectónico en todas las fachadas, acorde al sistema de construcción en seco.

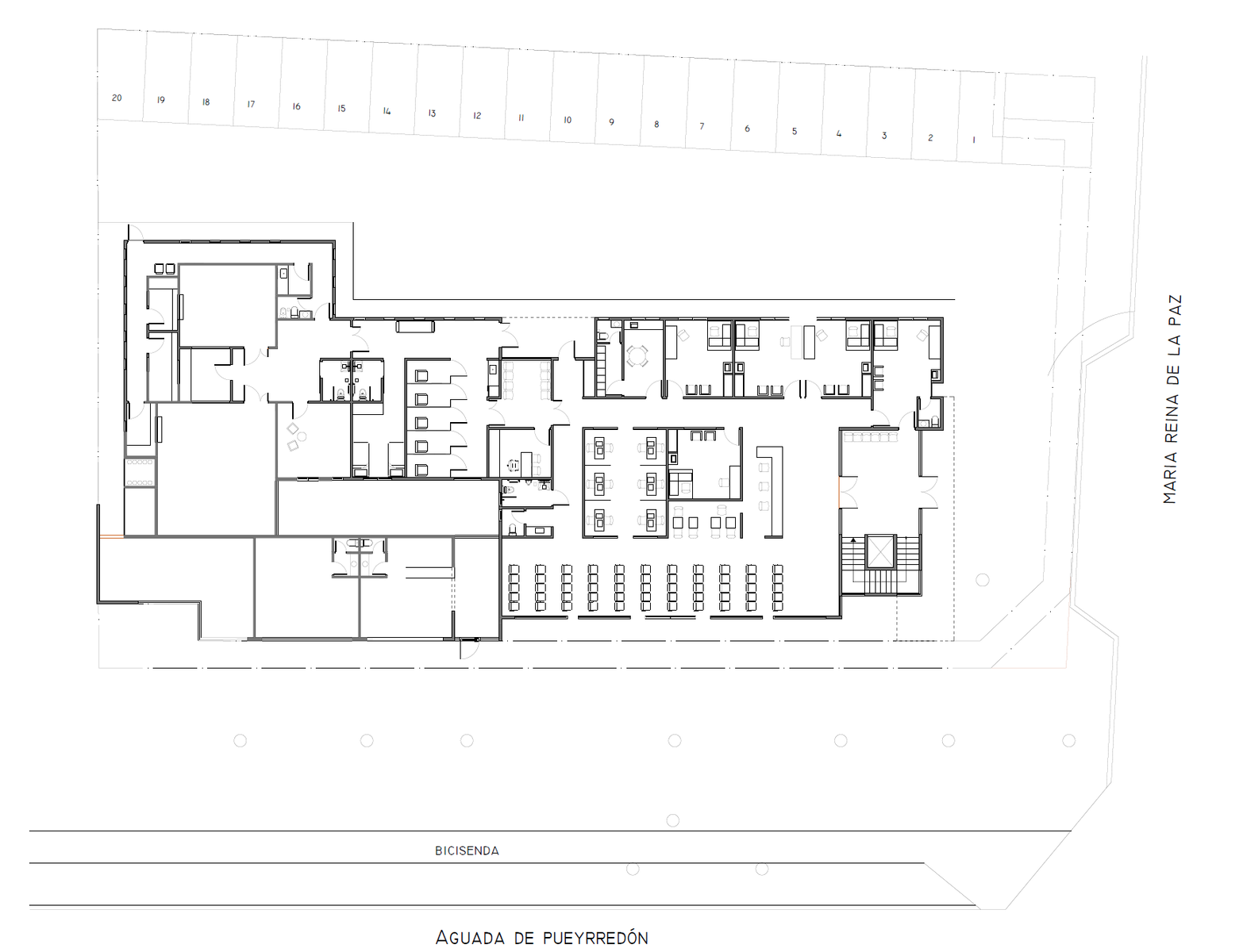

+imagenes/planta.png
Planta arquitectónica · rediseño

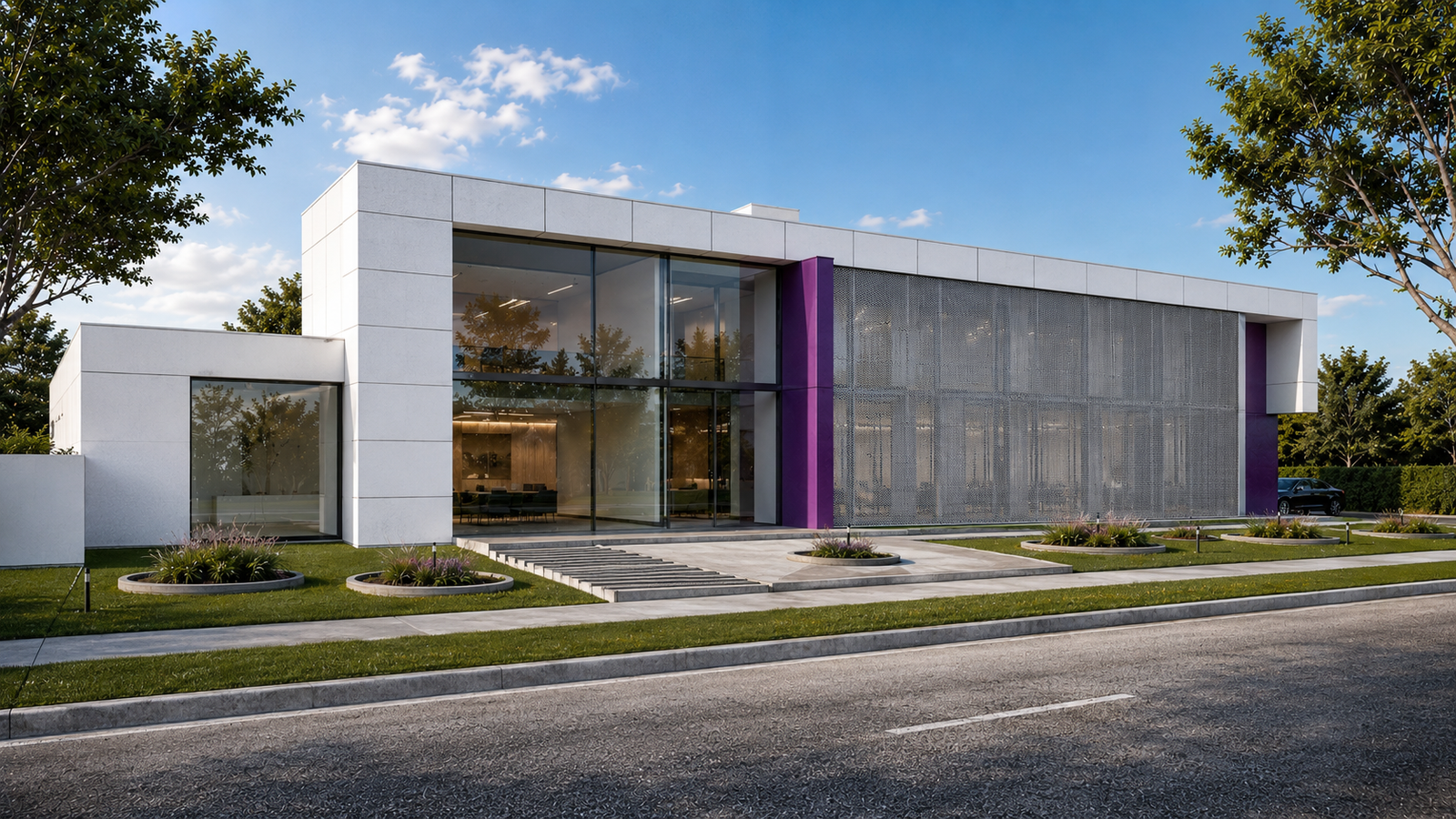

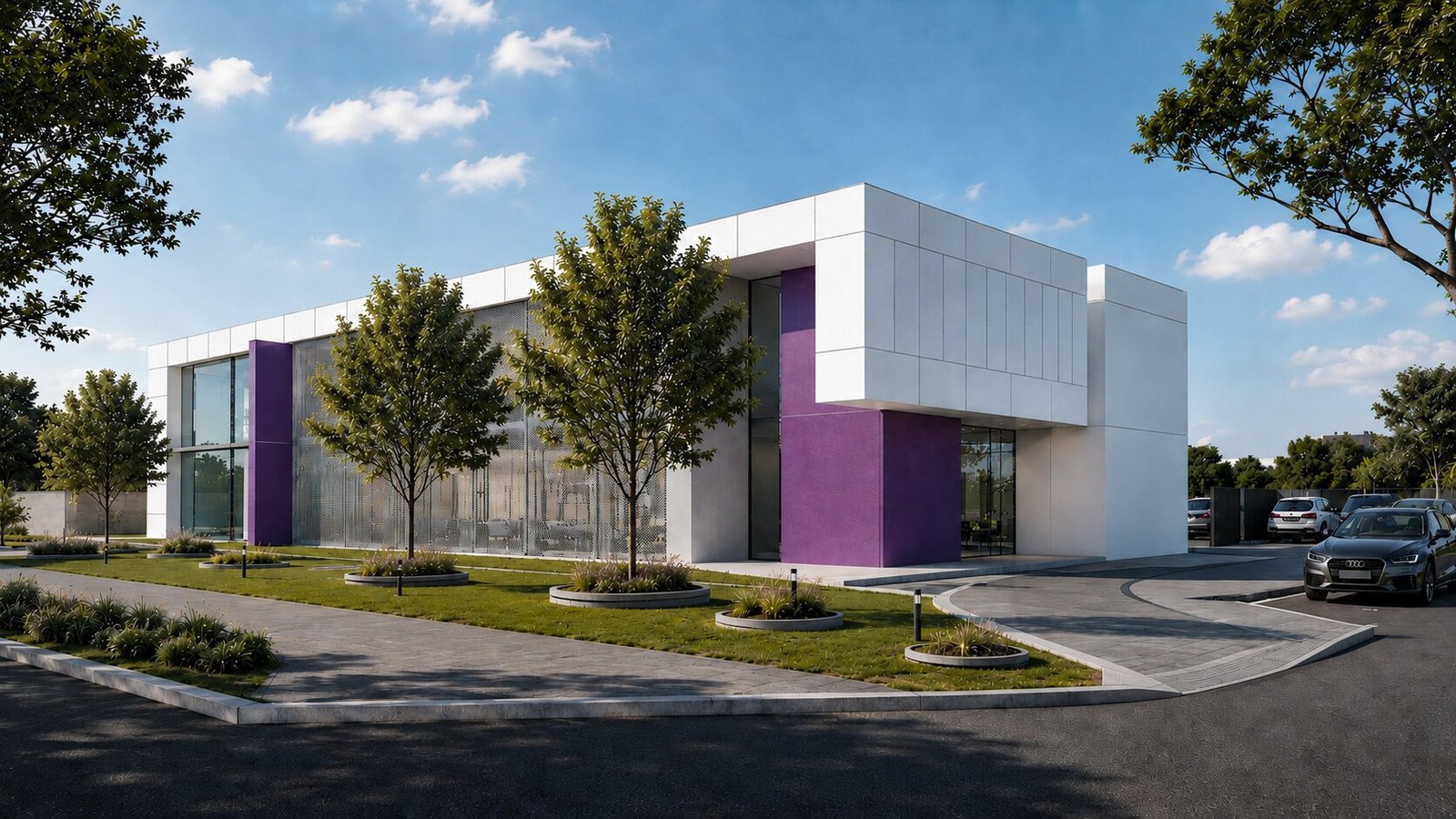

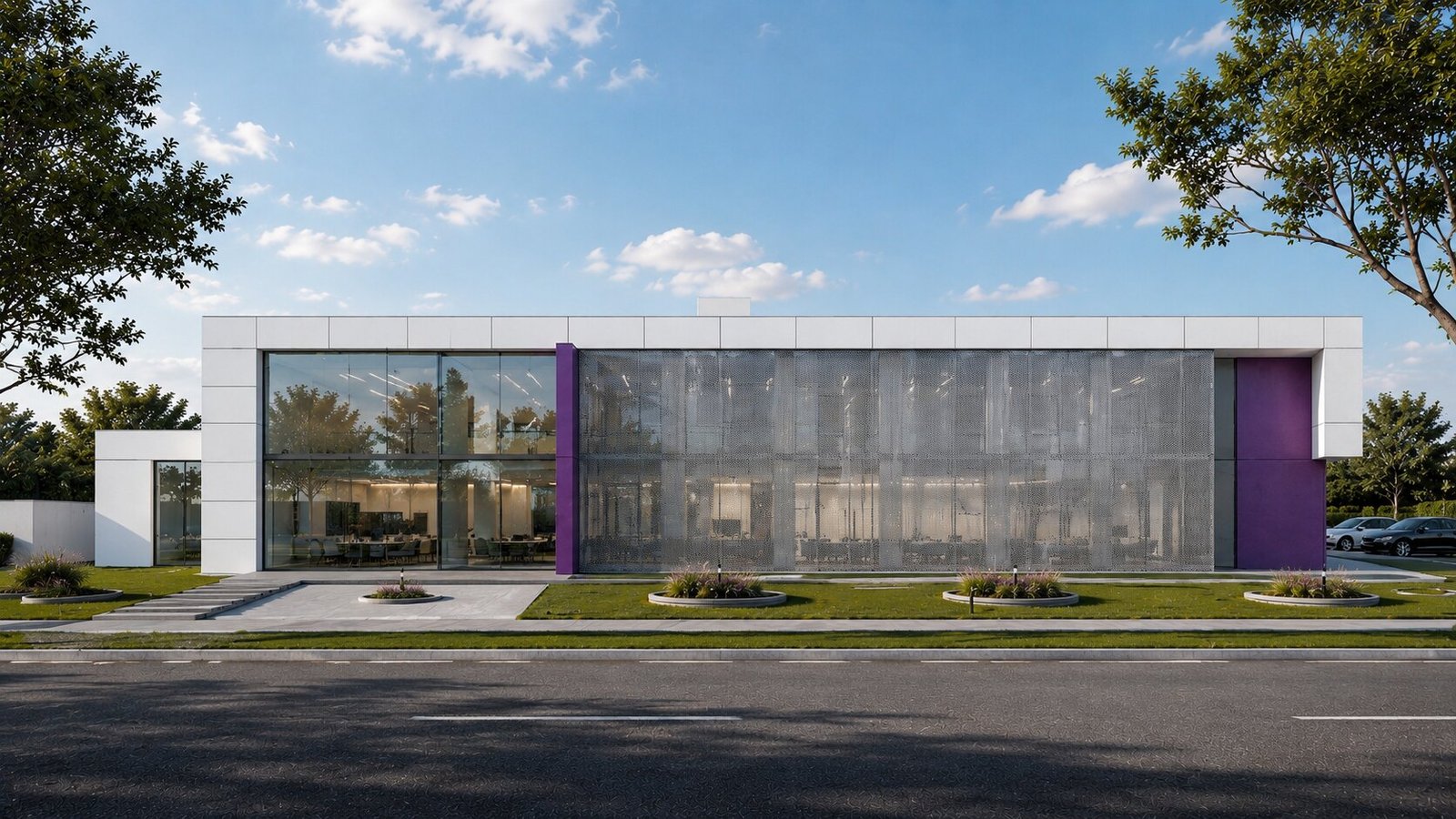

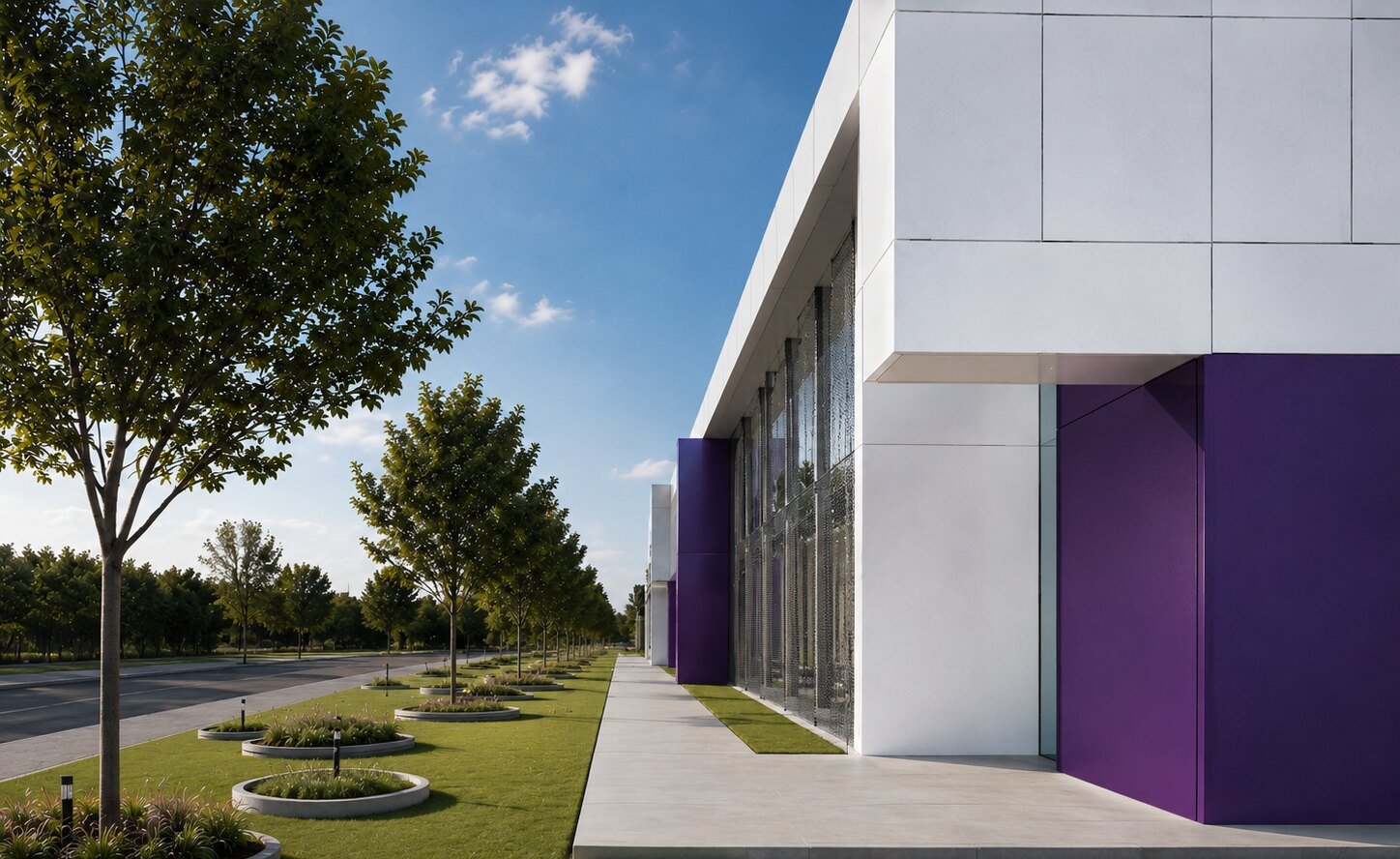

Renders · Centro Médico Juana Coslay01 / 07

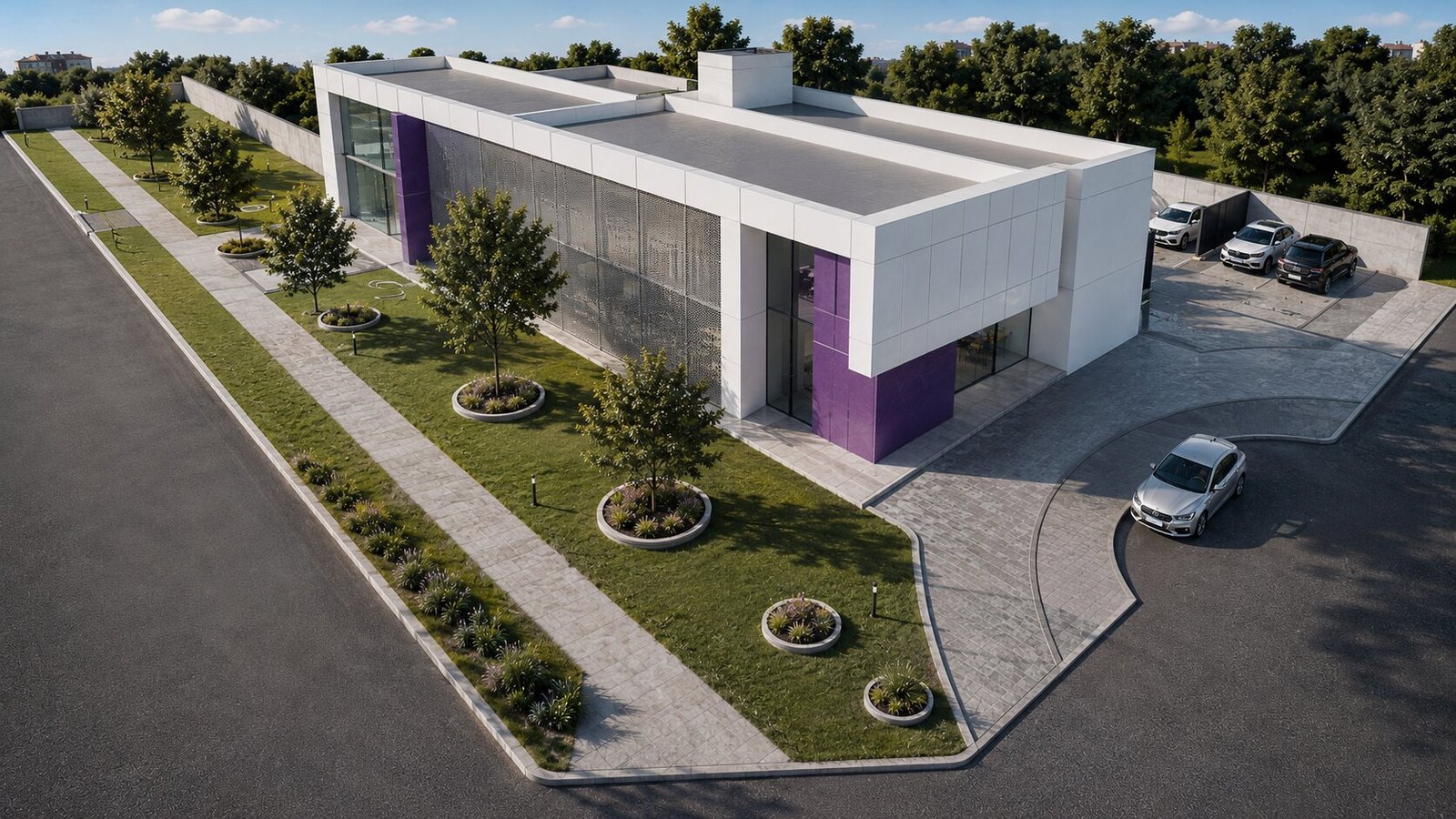

Renders · Centro Médico Juana Coslay02 / 07
Renders · Centro Médico Juana Coslay03 / 07
Renders · Centro Médico Juana Coslay04 / 07

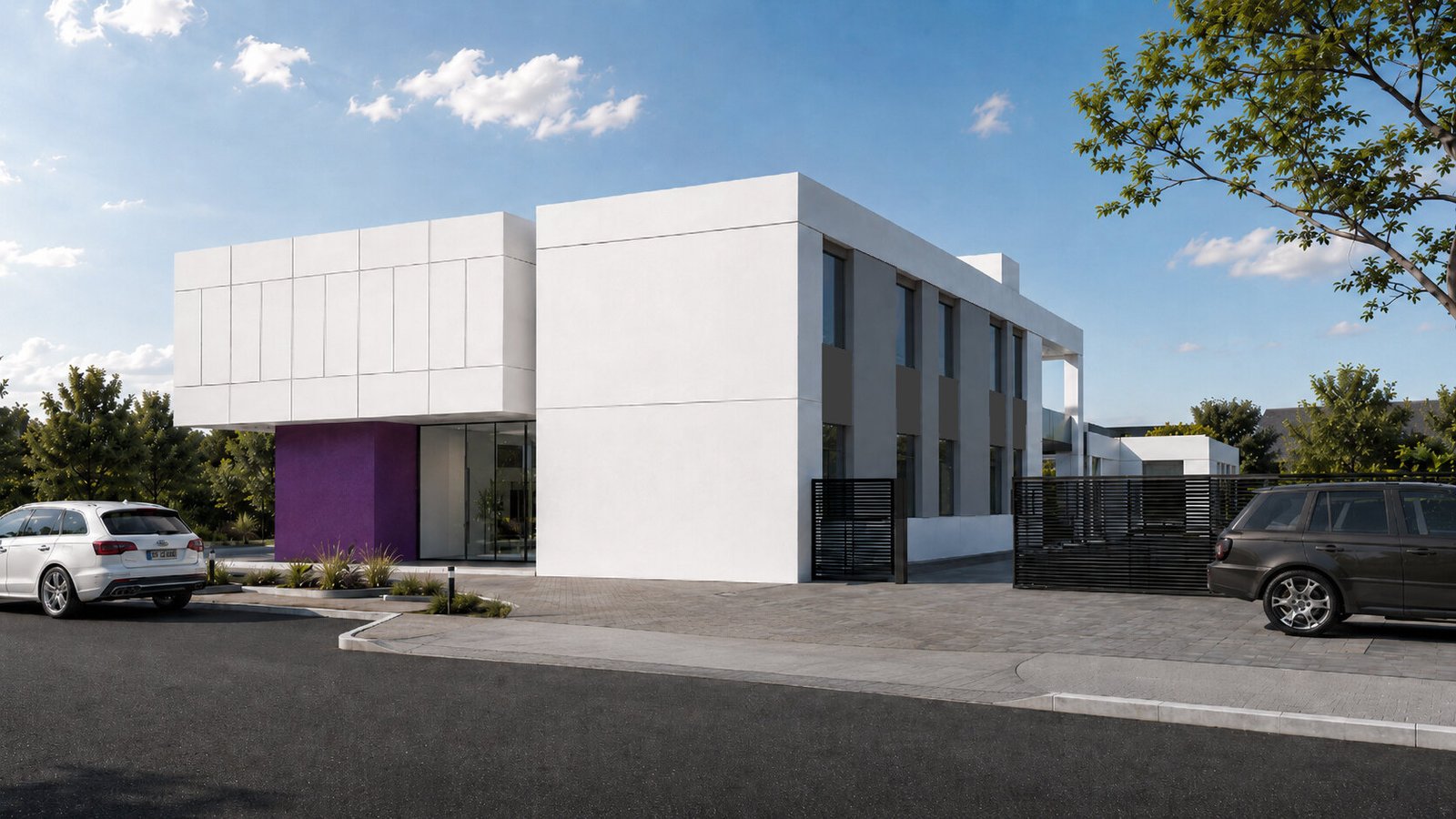

Renders · Centro Médico Juana Coslay05 / 07

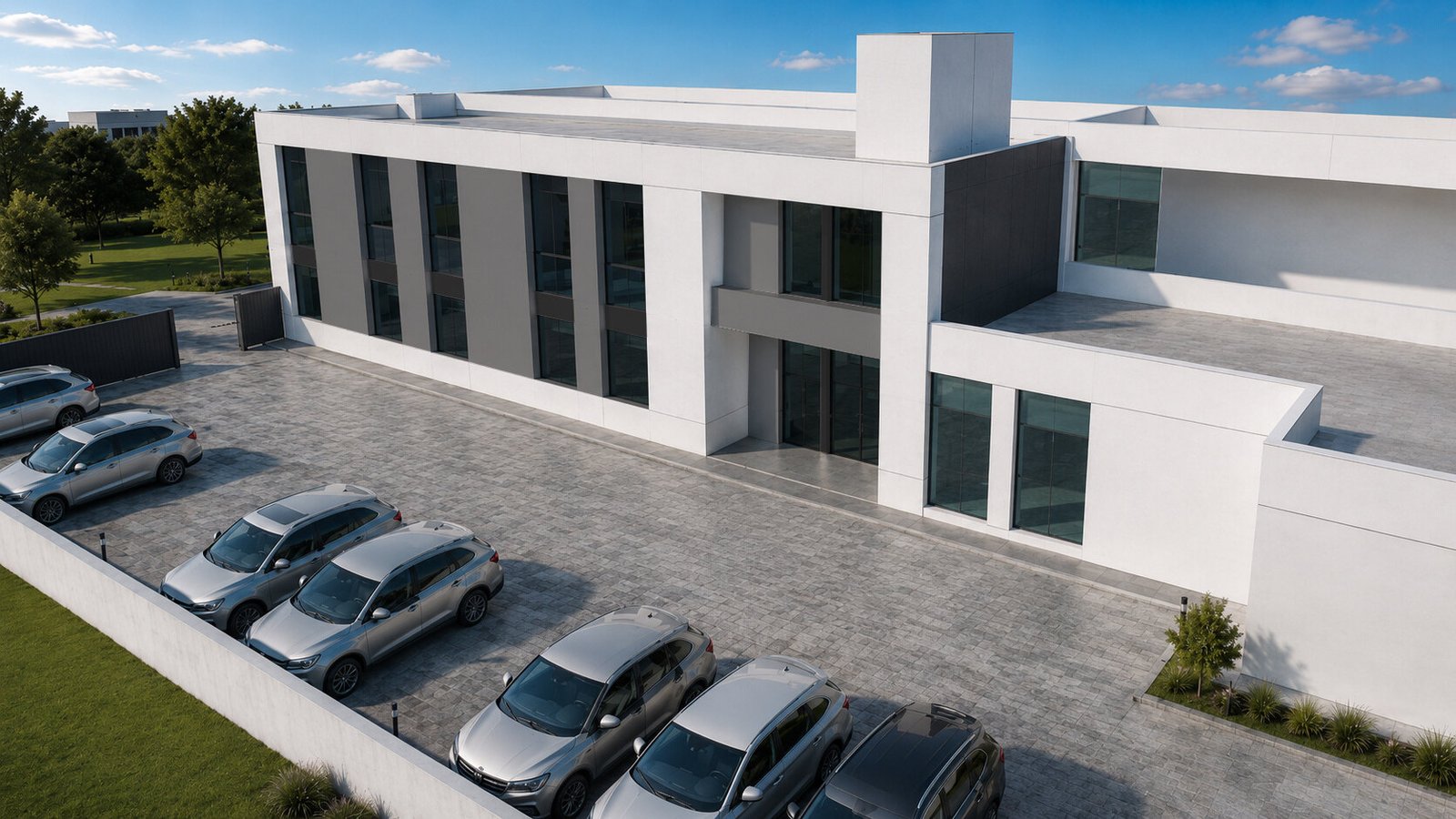

Renders · Centro Médico Juana Coslay06 / 07
Renders · Centro Médico Juana Coslay07 / 07
Gracias
Hablemos del
proyecto.
